一、基本功能

       可設置與加工、操作有關的各個控制參數，使加工效果達到優良狀態。

       手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。

       程序管理：可對當前加工程序進行輸入、修改、保存等。

       自動加工：可實現單段/連續、空運行、暫停等功能。

       示教編程：可使用示教編程或選擇示教

       外部手動：可定義多種外部手動功能

       自由選擇輸入功能：使有限輸入口可實現各種用戶需求

       指令豐富：17-20條多功能指令，能滿足您的各種功能需要

           　子程序：子程序調用，可嵌套多達8層

           　中斷：由外部信號中斷當前的運動，并轉入中斷處理

           　隨動(兩軸及以上)：各軸運動的過程中，隨動軸可根據輸入點的狀態運動

           　測位停：遇輸入點有效后中止當前程序行的執行

           　計數器：可加一、減一、設置、跳轉

二、硬件資源

       高性能、高速度32位CPU

       液晶顯示器(分辨率:192×64)

       專用運動控制芯片(信號輸出為:5V TTL)

       輸入/輸出(24路光電隔離24V輸入，10路光電隔離24V輸出)

       用戶加工程序存儲器(可存儲48個程序)

       大程序行數420行

       薄膜按鍵陣列(28鍵)

三、技術指標

       小數據單位               0.001mm

       大數據尺寸              ±9999.999mm

       快速點位運動限速       8000mm/min (脈沖當量為0.001毫米時)

       高加工速度限速       8000mm/min (脈沖當量為0.001毫米時)

       高脈沖輸出頻率       150KHz

       控制軸數                     4-6軸(X,Y,Z,A,B,C)

       聯動軸數                     直線4-6軸(X,Y,Z,A,B,C)，圓弧2軸(X,Y)

       電子齒輪                     分子:1-65535,分母:1-65535

四、分類

       JC220-4四軸運動控制器

       JC220-5五軸運動控制器

       JC220-6六軸運動控制器

       JC221-4四軸運動控制器(+中斷功能)

       JC221-5五軸運動控制器(+中斷功能)

       JC221-6六軸運動控制器(+中斷功能)

       JC222-4四軸運動控制器(+中斷功能+圓弧角度跟蹤)

       JC222-5五軸運動控制器(+中斷功能+圓弧角度跟蹤)

       JC222-6六軸運動控制器(+中斷功能+圓弧角度跟蹤)

       JC223-4四軸運動控制器(+中斷功能+圓弧角度+螺旋線)

       JC223-5五軸運動控制器(+中斷功能+圓弧角度+螺旋線)

       JC223-6六軸運動控制器(+中斷功能+圓弧角度+螺旋線)

五、安裝尺寸

       外形尺寸：長172，高94，厚30，前面板厚5

       嵌入孔尺寸：長163，高85

六、說明

       按鍵分為硅膠按鍵和薄膜按鍵，請?zhí)崆罢f(shuō)明(單價同)

       上述各類產品外觀及接線定義相同

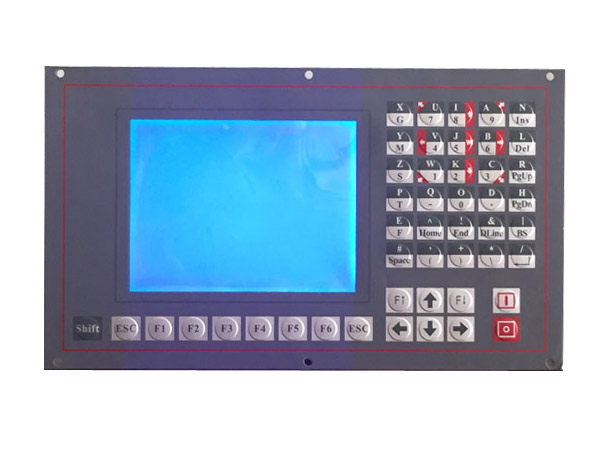

       詳細說明書(PDF)可從資料下載處下載(說明書以六軸為準)JC220-6運動控制器
